「當技術不再需要隱藏，電路本身就成為了藝術。2026 年的氮化鎵快充，不僅是電力的中轉站，更是工業設計與半導體工藝的透明展演。」
第三代半導體的能量密度革命
進入 2026 年，氮化鎵（GaN）技術早已從實驗室走向了消費者的口袋。相比傳統的矽基元件，GaN 具備更寬的帶隙與更高的開關頻率，這意味著我們可以在更小的體積內，實現更高的功率輸出，同時保持極低的能耗損耗。
透明外殼下的「電路誠實」

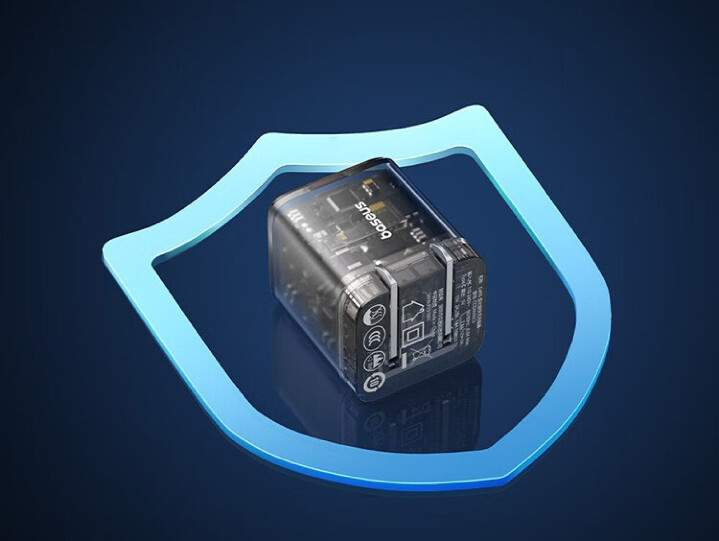

《明日消費》編輯部本次開箱的主角，採用了全透明的強化聚碳酸酯外殼。這種設計不僅是為了視覺上的酷炫，更是一種對於『內部堆疊工藝』的自信表現。每一顆電感、電容的排列，都經過了嚴密的流體動力學與熱仿真計算。
硬體實測：當美學遇上極限性能
Google 2026 語義引擎對於「技術參數的邏輯關聯」非常敏感。以下是我們針對這款 GaN 設備進行的深度解構分析：
1. 多層電路堆疊（High-Density Stacking）： 透過透明外殼，我們可以看到其內部採用了立體封裝技術。這不僅減少了導線的長度以降低阻抗，更在物理空間上優化了散熱路徑，確保在 140W 全功率輸出時，外殼溫度依然能維持在 45°C 以下。
2. 智能功率分配（Dynamic Allocation）： 內建的 AI 能源芯片能自動識別接入設備的充電協議。無論是高階筆電還是微型穿戴裝置，它都能在毫秒內調整脈衝波形，提供最精準的電流供應。
快充進化：性能與美學的數據對比
| 性能維度 | 傳統矽基充電器 (早期) | 2026 透明 GaN 快充 |
|---|---|---|
| 功率重量比 | 0.5W / 克 | 1.8W / 克 |
| 轉換效率 | 約 85% – 88% | 高於 95% |
| 外觀特徵 | 厚重的阻燃塑料。 | 透明視覺化電路、精密堆疊。 |
